РЕССОРЫ ДЛЯ СТАРЫХ «МОСКВИЧЕЙ»

В. Петрунин из г. Загорска Московского региона, И. Василькин из Сталинграда, и разнообразные водители поддержанных «москвичей» спрашивают, какие из выпускаемых сейчас рессор можно использовать в машинах. Отвечает руководитель конструкторской группы АЗЛК С. ЛИПГАРТ.

При отсутствии рессор 402-2912012, примененных на автомобилях «Москвич» моделей «402», «407» и «403», можно использовать рессоры 423-2912012 от автомобилей «Москвич» с кузовом «универсал» всех моделей или «фургон» модели «2734», а также от «Москвича—21406».

Эти рессоры шире тех, что установлены на старых моделях (45 мм вместо 40 мм), и при том же количестве листов имеют большую жесткость. Есть и еще одно отличие: в рессоре модели «402» использованы листы трех различных толщин, а все девять листов для модели «423» имеют одинаковую толщину (6 мм).

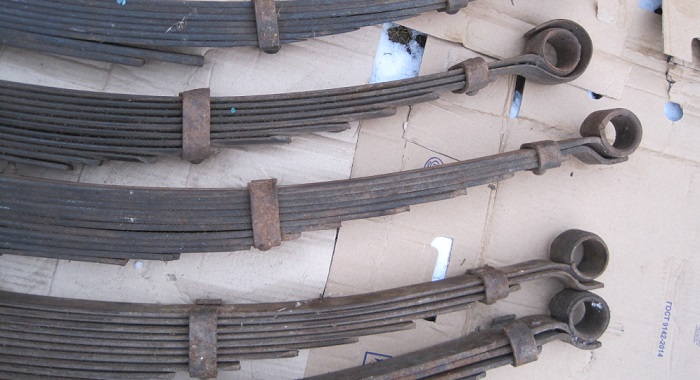

Рессоры для старых москвичей_001

Длина рессор обоих видов одинакова — 1200 мм между центрами ушков при выпрямленных листах, и для установки на старые модели новых рессор требуется немногое: сузить ушки коренных листов и расширить отверстия в накладках стремянок.

Ушки коренных листов можно опилить, сфрезеровать, сошлифовать или даже «ободрать» на наждачном точиле, но ни в коем случае не перегревая металл, чтобы не отпустить его (листы закалены).

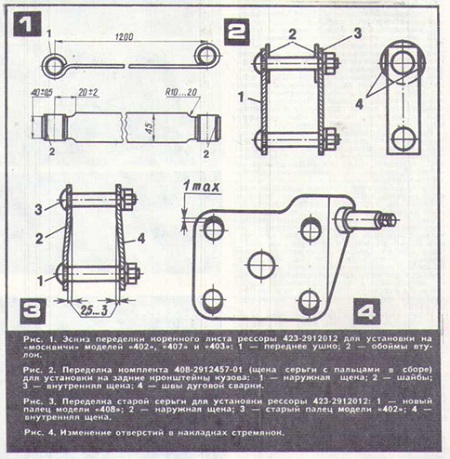

Форма и геометрия должны быть аналогичными как на рис. 1, при этом для предотвращения излома листа рессоры следует учесть, плавность без острых углов. Обязательно наличие радиуса не менее 10 мм в месте перехода от одной ширины к другой. Кромки отверстий следует опилить до радиуса 1 мм. Обоймы втулок в ушках заменяют новыми, изготовленными из трубы наружным диаметром 30 ±0,3 мм и толщиной стенки 1±0,12 мм. Длина обойм 47±0,5 мм, материал — сталь 08-10. Если нет точно такой трубы, то втулки можно выточить и из близкой по размерам заготовки. Перед установкой в ушки рессор обоймы следует обязательно отжечь, а после установки — отфланцевать и прокалибровать шариком или оправкой диаметром 28,5 мм. После этого обоймы должны плотно, не проворачиваясь, сидеть в ушках.

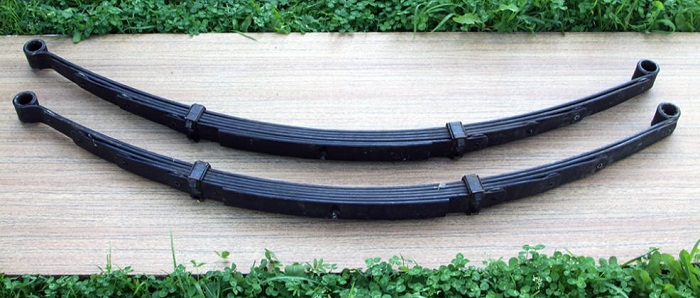

Рессоры для старых москвичей_002

Можно ограничиться переделкой передних ушков рессор, оставив задние без изменения. В этом случае для задних ушков потребуются соответствующие по длине резиновые втулки (408-2912028) и пальцы (408-2912478). При этом для каждой рессоры целесообразно воспользоваться щекой серьги с пальцами в сборе, поставляемой в запчасти комплектом 408-2912457-01. Поскольку вваренные в задние кронштейны кузова втулки рассчитаны на короткие резиновые втулки и пальцы (модели «402»), верхние части серег, крепящиеся к этим кронштейнам, надо изменить. Наиболее просто подложить с каждой стороны по шайбе толщиной 2,5—3 мм, наружным диаметром 40 мм с отверстием 15 —15,5 мм, как показано на рис. 2. Чтобы шайбы не терлись о щеки и не скрипели, прикрепите их к щекам двумя швами электросварки с внешней стороны. Чтобы обеспечить соосность отверстий в шайбе и внутренней щеке, подсоберите предварительно весь комплект со щеками и пальцами. А сразу после сварки охладите узел, чтобы не отжечь цианированные и закаленные пальцы.

Другой вариант переделки серьги состоит в использовании разных пальцев и резиновых втулок — коротких сверху и длинных снизу (рис. 3). Для этого надо выпрессовать или выбить пальцы (сохраняя резьбовое соединение!) из внешней щеки модели «402» и, прижав щеку в тисках со стороны отверстий, перегнуть ее прямо как внутреннюю, обеспечив допуск 2,5—3 мм (см. рис. 3). После этого соберите наружную щеку с пальчиками. При этом следите, чтобы накатанные шлицы на пальцах совпали со шлицами, образовавшимися ранее в отверстиях щеки, тогда при затяжке гаек пальцы не будут проворачиваться.

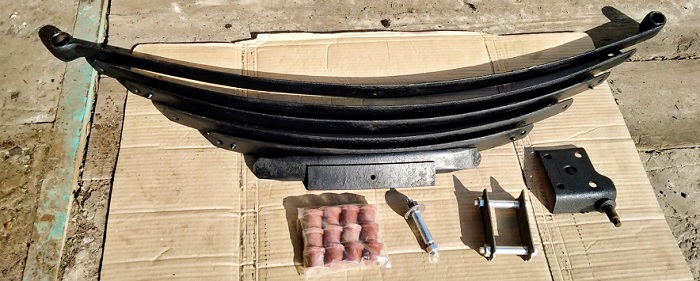

Рессоры для старых москвичей_003

Поскольку новые рессоры шире заменяемых, в накладках стремянок придется распилить отверстия на величину около 1 мм (рис. 4), сделав их овальной формы.

Надо быть готовым к тому, что большая жесткость новых рессор вызовет некоторое снижение плавности хода автомобиля.

Обязательно замените одновременно обе рессоры, в противном случае возникнет перекос автомобиля и ухудшится его устойчивость.

При замене рессор, конечно, заменяют и резиновые втулки ушков. Если не будет втулок 402-2912028, можно использовать втулки 408-2912028, укоротив каждую примерно на 2,5 мм, длина втулки должна быть 28,5 мм.
